200kHz LLC 变换器

LLC 电路 通常在高频范围内工作。采用传统的仿真方法，需要非常小的仿真时间步长才能得到正确的结果，这使得整个仿真过程非常耗时。DSIM采用事件驱动机制，大大缩短了仿真时间。

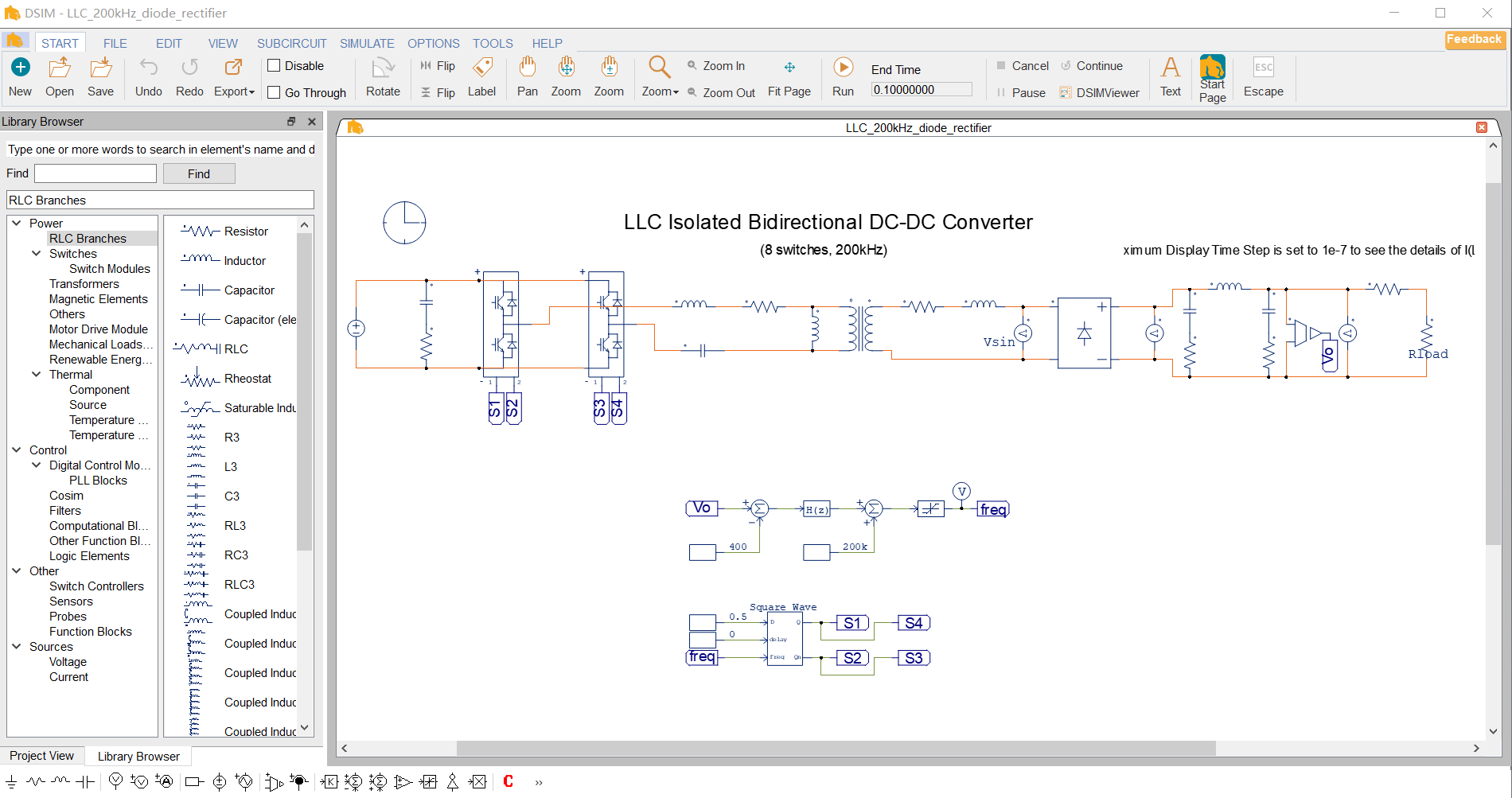

下图所示的仿真电路是一个LLC隔离双向DC-DC变换器，其变频控制频率在200 kHz左右，采用变频方波控制器产生开关信号。

要使用具有固定步长的现有仿真工具，必须选择一个非常小的时间步长。下面的仿真结果显示了输出直流电压Vo在不同时间步长下的仿真波形。可以观察到，时间步长大于1e-9s都不能够得到正确的波形。

使用1e-9s的时间步长时，现有的工具进行0.1秒的仿真需要超过20分钟。然而，使用离散状态事件驱动（DSED）算法，DSIM速度提高了1300多倍，只需要不到1秒就能得到相同的结果。下图为仿真结果比较，其中Vo为输出直流电压，Vcr为谐振电容电压。本算例测试平台的CPU为英特尔酷睿i7- 6600U。
